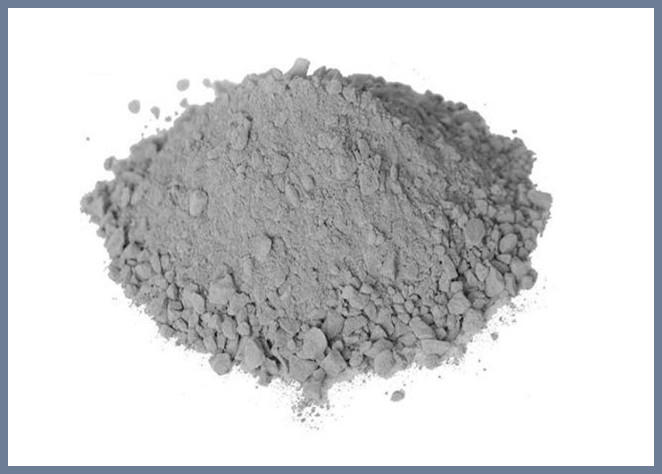

不沾鋁防滲透澆注料簡稱不沾鋁澆注料，是采用特級高鋁礬土熟料和粉料為主要原料，加入純鋁酸鹽水泥結(jié)合劑，不沾鋁粉、藍晶石、防縮劑、防爆纖維等多種外加劑材料配置而成的混合料，既可以采用澆注發(fā)澆注成整體內(nèi)襯，也可以澆注成預制塊砌筑使用。不沾鋁防滲透澆注料的優(yōu)點特性：【耐高溫】【體積密度高，氣孔率低】【高溫結(jié)構(gòu)強度高，耐磨性強】【高溫體積穩(wěn)定性強】【耐急冷急熱，抗熱震性強】【不沾鋁液和鋁渣】【耐化學侵蝕性強】。

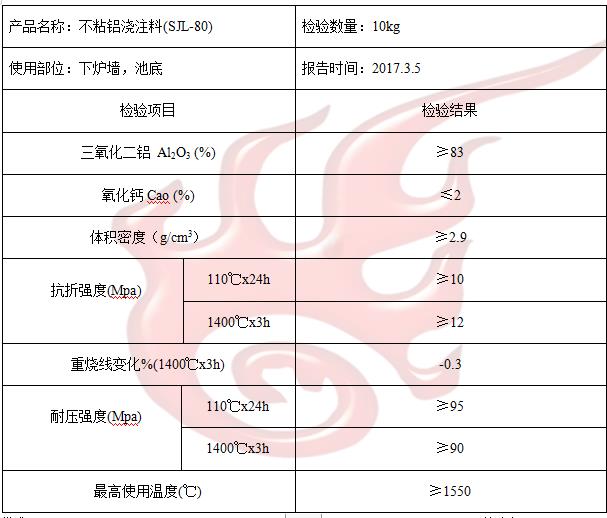

不沾鋁防滲透澆注料的性能指標：AL2O3含量>75%;CaO含量低于1.25%;耐火溫度>1790℃;體積密度在110℃烘烤24小時>2.85g/cm3;耐壓強度110℃烘烤24小時>85MPa，1300℃加熱3小時>130MPa;抗折強度110℃烘烤24小時>13MPa，1300℃加熱3小時>21MPa，燒后線變化率1300℃加熱3小時有0.01%膨脹;磨損指數(shù)為4g/cm2，抗熱震性1100℃水冷次數(shù)>5次。

通過以上對比可以看出，不沾鋁防滲透澆注料的體積密度高于鋁液和鎂蒸氣密度，氣孔率低，可以防止及鎂蒸氣的滲透;具有較高的強度和較小的磨損指數(shù)，能夠防止鋁合金加入是對內(nèi)襯造成的破壞;優(yōu)良的抗熱震性可有效抵擋急冷急熱產(chǎn)生的熱應力。

因此不沾鋁防滲透澆注料在鋁熔煉爐上使用是可行的，主要用于直接接觸鋁液，如流鋁槽、出鋁口、流鋁槽等部位。

以上是澆注料廠家四季火耐材對不沾鋁防滲透澆注料的性能指標的說明，公司位于新密，專業(yè)生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，鋼纖維澆注料，輕質(zhì)澆注料，耐火澆注料，耐磨澆注料等。四季火耐材先后開發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)隔熱磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料，并成為上述設計科研部門推薦的耐火材料定點配套企業(yè)。
